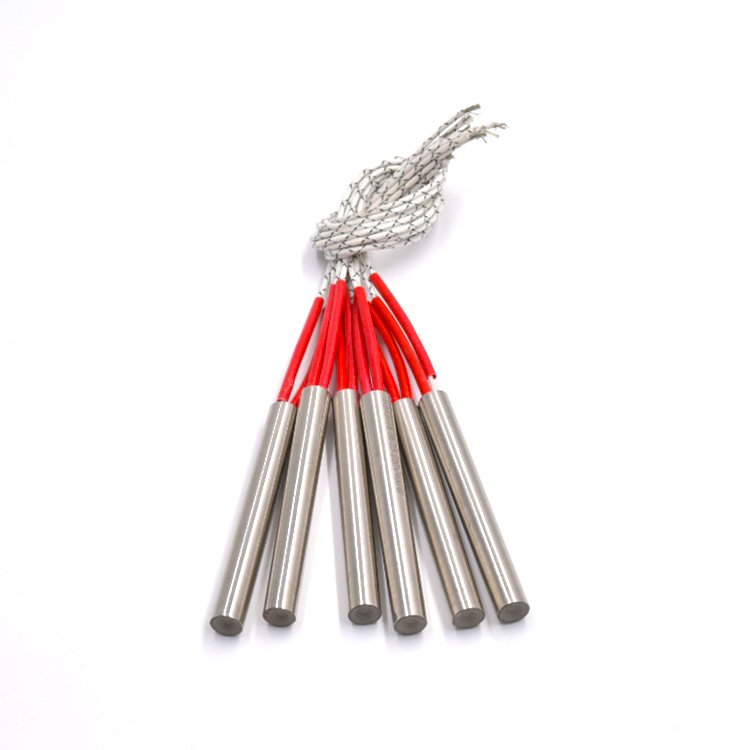

單頭加熱管(又稱單頭電熱管、筒式加熱器)核心的發熱部分是鎳鉻耐熱合金絲，它纏繞在絕緣性、導熱性優良的氧化鎂芯棒上。發熱絲與外殼間填充氧化鎂粉作絕緣材料后通過機器壓縮排出里面的空氣，從而使其成為一個整體。

定制單頭加熱管需要確定哪些細節？

①選擇管材、②確定電壓功率、③確定管徑和加熱長度、④選擇安裝方式、⑤選擇出線形式

成品單頭加熱管的電壓、電阻、功率的關系？

電壓(E)、電阻(R)、功率(W)、電流(I)的換算公式為：

W = E2/R = I2*R = E*I

產品加工完成后，其電阻值是固定的，所以假如增加產品的輸入電壓，功率也會隨之大幅增大，電流也會隨之變大。這就是為什么使用時不能隨便增加產品的電壓，很容易造成管子的表面負荷太高或電流太大，導致產品損壞。

表面負荷是什么？

表面負荷(sruface lord)，在機械行業標準中的定義為：發熱表面上單位面積的功率，單位是瓦每平方厘米(W/cm2)。每種管材能承受的表面負荷是不同的，選用時需與技術人員溝通獲得方案。

如何計算表面負荷？

表面負荷(W/cm2) = 功率/(管徑*3.14*發熱段長度)

如果在氣體環境干燒則表面負荷需要做到8W/cm2以下，模具中使用單頭加熱管正常的表面負荷在12W/cm2以下，特殊設計的高功率單頭加熱管，表面負荷可以做到18W/cm2

單頭加熱管主體完成后再根據安裝需要選裝固定片或螺紋。固定片或螺紋的結構與加熱管安裝方式有關，請與本公司銷售人員或技術人員聯系獲取方案。

內接線與外接線的區別

由左圖可以清晰看到外接線與內引線結構的不同，外接線結構是引出棒與引線在發熱管外部通過壓線端子接線，內引線結構是引線直接從發熱棒的內部接出。

外接線結構通常會使用玻璃纖維套管將接線處包裹起來，一來增加絕緣防護，二來是對這部分引線做一定保護、避免過度彎折。

氣體中使用單頭加熱管

在氣體環境中使用加熱管，首先要保證安裝位置通風性良好，使加熱管表面散發的熱量可以快速傳到出去。表面負荷高的加熱管用在通風性差的環境，容易造成表面溫度過高，可能造成管子燒壞。

液體中使用單頭加熱管

需要先根據加熱液體的介質來選擇加熱管，尤其是腐蝕溶液要根據材料耐蝕特性來選擇管材。其次，要根據加熱液體的介質來控制加熱管的表面負荷。

模具中使用單頭加熱管

根據單頭加熱管的尺寸在模具上預留安裝孔(或根據安裝孔的尺寸定制加熱管的外徑)，請盡量縮小加熱管與安裝孔的間隙，加工安裝孔時，單側間隙建議取0.05mm以內。

單頭電熱管安裝于無法兩端接線的不同加熱介質中,

廣

泛應用于

塑料成型模具，熱壓成型機械。

快速封口機，制

藥機械，制鞋業粉碎機械,半導體共晶焊接,壓鑄件輸入

道,無澆道注射加熱。
